Schiebetürsysteme

Für einflügelige Schiebetüren benötigen Sie mindestens die doppelte Türblattbreite als Wandlänge. Bei einer 1,20m breiten Tür sind somit 2,40m + Antriebsplatz erforderlich. Die lichte Durchgangshöhe sollte mindestens 2,10m betragen. Für die Sturzhöhe planen Sie mindestens 200-250mm zusätzlich ein, abhängig vom gewählten Antriebssystem. Bei zweiflügeligen Systemen reduziert sich der seitliche Platzbedarf entsprechend.

Die Integration sollte bereits in der Entwurfsplanung (LPH 3) erfolgen. Zu diesem Zeitpunkt können wir die erforderlichen Sturzhöhen, Wandstärken und Anschlussmöglichkeiten optimal berücksichtigen. Spätere Änderungen führen oft zu Kompromissen bei der Ästhetik oder zu erhöhten Baukosten. Für die Ausführungsplanung (LPH 5) liefern wir detaillierte CAD-Zeichnungen und Schnitte.

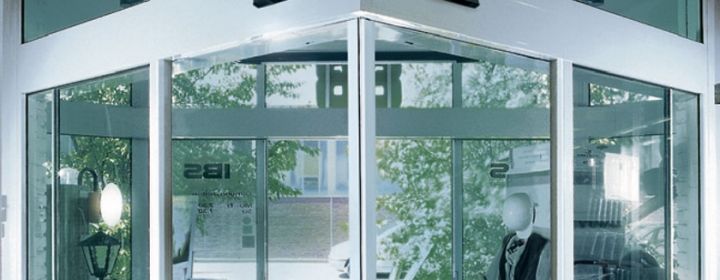

Wir bieten einflügelige Schiebetüren für einfache Durchgänge, zweiflügelige Systeme für repräsentative Eingänge, Teleskopschiebetüren für maximale Öffnungsweiten bei begrenztem Platz, Kurvenlaufsysteme für Eckbereiche, Brand- und Rauchschutztüren mit T30-T90 Klassifizierung sowie Fluchtwegtüren nach ASR A2.3. Jede Variante kann als Innen- oder Außenausführung realisiert werden.

Standard ist die Deckenmontage mit Stahlkonstruktion, die in der Rohdecke verankert wird. Alternativ bieten wir Wandmontage bei ausreichender Wandstärke (min. 200mm Stahlbeton), Sturzmontage in Stahlträgern oder Portalkonstruktionen für große Spannweiten. Bei einflügeligen Schiebetüren ist die einseitige Belastung besonders zu berücksichtigen. Wir liefern statische Berechnungen für alle Befestigungspunkte.

Unsere Außentüren verfügen über ein mehrstufiges Dichtungssystem: Umlaufende Bürstendichtungen an den Türblättern, Bodendichtung mit automatischer Absenkung, Entwässerungsrinnen in den Führungsschienen und Druckausgleichskammern. Die Schlagregendichtheit erreicht Klasse 9A nach EN 12208. Spezielle Winterpakete mit Schienenheiung verhindern Vereisung.

Wir verarbeiten Einscheibensicherheitsglas (ESG) ab 8mm, Verbundsicherheitsglas (VSG) ab 8,76mm und Isolierglas bis 40mm Gesamtstärke. Für einflügelige Schiebetüren empfehlen wir VSG wegen der besseren Resttragfähigkeit. Verfügbar sind auch Brandschutzglas (G30-G90), Schallschutzglas, Wärmeschutzglas mit Ug-Werten bis 0,4 W/m²K sowie Ornamentgläser für Sichtschutz.

Nach ASR A1.7 sind Präsenzmelder beidseitig, Lichtvorhänge im Schließbereich und Kontaktleisten an den Türkanten vorgeschrieben. Not-Aus-Taster müssen gut sichtbar angeordnet sein. Bei einflügeligen Schiebetüren ist besonders der Schließkantenbereich zu überwachen. Kraftbegrenzung max. 150N (DIN EN 16005) und Geschwindigkeitsbegrenzung max. 0,5 m/s sind einzuhalten.

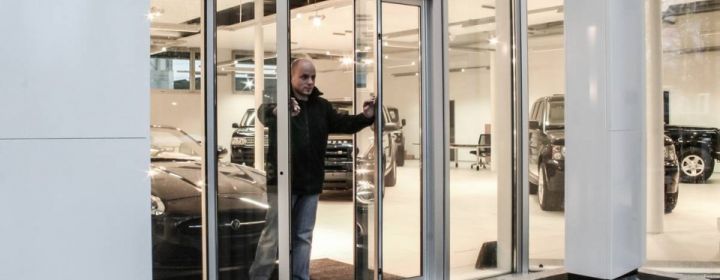

Fluchtwegtüren müssen nach ASR A2.3 bei Stromausfall automatisch öffnen oder manuelle Öffnung mit max. 100N Kraftaufwand ermöglichen. Panikfunktionen öffnen die Tür bei Brandmeldung sofort. Einflügelige Schiebetüren im Fluchtweg benötigen spezielle Breakout-Systeme für den Notfall. Die Öffnungsrichtung muss der Fluchtrichtung entsprechen.

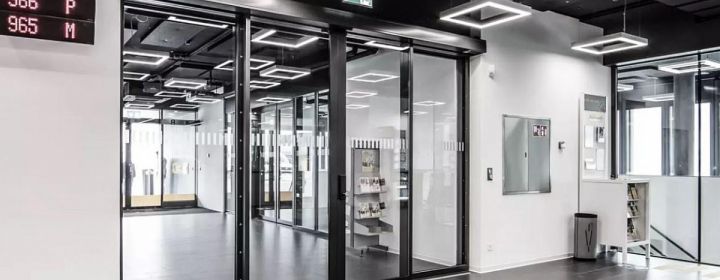

Wir liefern Brandschutztüren mit Klassifizierung EI30, EI60 und EI90 nach DIN 4102 bzw. EN 13501. Rauchschutztüren erreichen Klasse Sa nach DIN 18095. Die Antriebe sind für Brandschutzanwendungen zertifiziert und schließen bei Rauchmelder- oder Brandmeldeanlagensignal automatisch. Auch einflügelige Brandschutzschiebetüren sind bis EI60 realisierbar.

Unsere Steuerungen kommunizieren über BACnet/IP, KNX, Modbus TCP oder JSON-API mit Gebäudeleitsystemen. Statusmeldungen, Fehlermeldungen und Fernsteuerung sind möglich. Integration in Zutrittskontrollsysteme, Zeitschaltuhren und Energiemanagement erfolgt standardmäßig. Bei einflügeligen Schiebetüren können individuelle Öffnungsprofile programmiert werden.

Standard sind Mikrowellensensoren für die Annäherungserkennung und Infrarot-Lichtvorhänge für den Sicherheitsbereich. Optional: 3D-Kameras für präzise Personenerkennung, Laserscanner für Außenbereiche, Bodensensoren für schwellenlose Aktivierung und Smartphone-Integration via Bluetooth. Die Sensorik kann bei einflügeligen Systemen asymmetrisch angeordnet werden.

Die Integration erfolgt über potentialfreie Kontakte oder Bus-Systeme. Unterstützt werden gängige Zutrittskontrollsysteme von GEZE, dormakaba, SALTO und anderen. Kartenleser, biometrische Systeme und Smartphone-Apps können direkt angebunden werden. Bei einflügeligen Schiebetüren ist einseitige Zugangskontrolle bei beidseitigem freien Ausgang möglich.

Bei geringer Frequentierung (bis 50 Zyklen/Tag) genügt eine jährliche Wartung. Mittlere Nutzung (bis 500 Zyklen/Tag) erfordert halbjährliche Wartung. Bei hochfrequentierten Bereichen (über 1000 Zyklen/Tag) empfehlen wir quartalsweise Wartung. Einflügelige Schiebetüren haben oft längere Wartungsintervalle durch geringere mechanische Belastung. Ferndiagnose ermöglicht bedarfsgerechte Wartung.

Wir gewähren 5 Jahre Systemgarantie bei regelmäßiger Wartung durch LANGE. Unser 24-Stunden-Notdienst ist deutschlandweit verfügbar. Ferndiagnose ermöglicht schnelle Fehleranalyse. Ersatzteile sind mindestens 15 Jahre verfügbar. Schulungen für Facility Management und technische Dokumentation nach HOAI gehören zum Service. Spezielle Wartungsverträge für Architekten-betreute Objekte verfügbar.
